CCZK-ION-L大型多弧离子镀膜设备
采用大容量镀膜腔体结构，整合多弧离子镀、磁控溅射复合工艺，可制备色泽均匀、耐候表现良好的彩色装饰膜层，可替代传统水电镀工艺。
联系地址：江苏省南通市通州湾示范区大豫镇江新路16号
1.可制备多种镀膜色彩，批次色差控制稳定，批次加工一致性表现良好，膜层耐盐雾表现稳定
2.配套行星公自转工装架，工件各面均可形成均匀膜层，减少镀膜覆盖盲区
3.生产过程不添加重金属原料，生产排放满足海外区域环保管控要求
4.搭载全自动一键运行程序，单炉加工周期紧凑，单时段产出规模可观
1.多弧离子镀搭配磁控溅射复合工艺，膜层色泽饱满度适中，膜层与基材结合状态稳定
2.膜层具备耐摩擦、抗刮、耐受汗液腐蚀特性，适配长期使用工况
3.配置可移出式工装转架，工件装卸可与镀膜工序同步开展，压缩单批次加工时长
4.支持远程状态监测，设备运行参数、工况信息可实时查看
| 型号 | CCZK-2030-ION | CCZK-2335-ION | CCZK-2545-ION | CCZK-2565-ION |
| 腔体尺寸 | D2000mm*H3000mm | D2300mm*H3500mm | D2500mm*H4500mm | D2500mm*H6500mm |
| 负载功率 | 243KW | 270KW | 290KW | 536KW |
| 占地面积 | L8000mm*W13000mm*H4000mm | L10000mm*W11500mm*H4600mm | L11000mm*W12500mm*H5600mm | L11000mm*W12500mm*H7800mm |
| 可镀颜色 | 钛金、玫瑰金、枪黑、香槟金、宝石蓝、咖啡色、七彩、亮铬色等 | |||
| 可镀膜层 | TiN、TiCN、TiC、AlTiN、CrN、ZrN、CrC；装饰膜硬度 600~1200HV，耐盐雾≥96h | |||
| 真空系统 | 扩散泵/涡轮分子泵+罗茨泵+机械泵+维持泵（深冷系统可选） | |||
| 极限真空 | 5*10⁻⁴Pa | |||
| 转动系统 | 行星自转和公转系统 6/8/10/12/16轴 | |||
| 镀膜系统 | DMF®-ARC 电弧阴极 IET® 离子蚀刻源 分布式 MFC 气路 | |||
| 电源 | 脉冲电弧电源/脉冲偏压电源/等离子体电源 | |||
| 操作系统 | 全自动（IPC/PLC）+远程操作+报警系统 （支持OPC-UA Link协议） | |||
| 备注 | 具体配置大小均可根据客户的镀膜产品要求进行设计 | |||

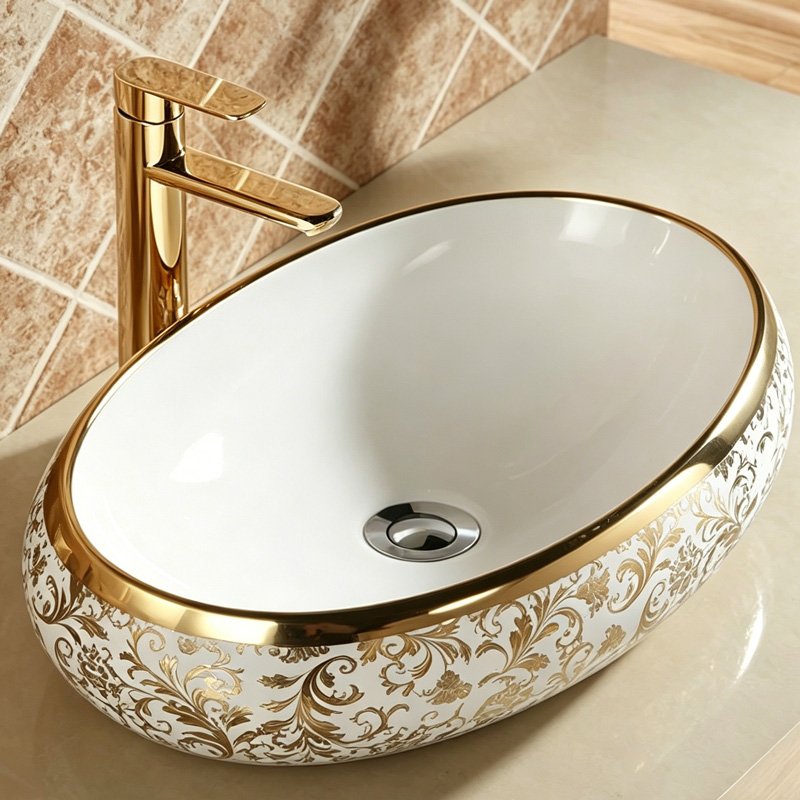

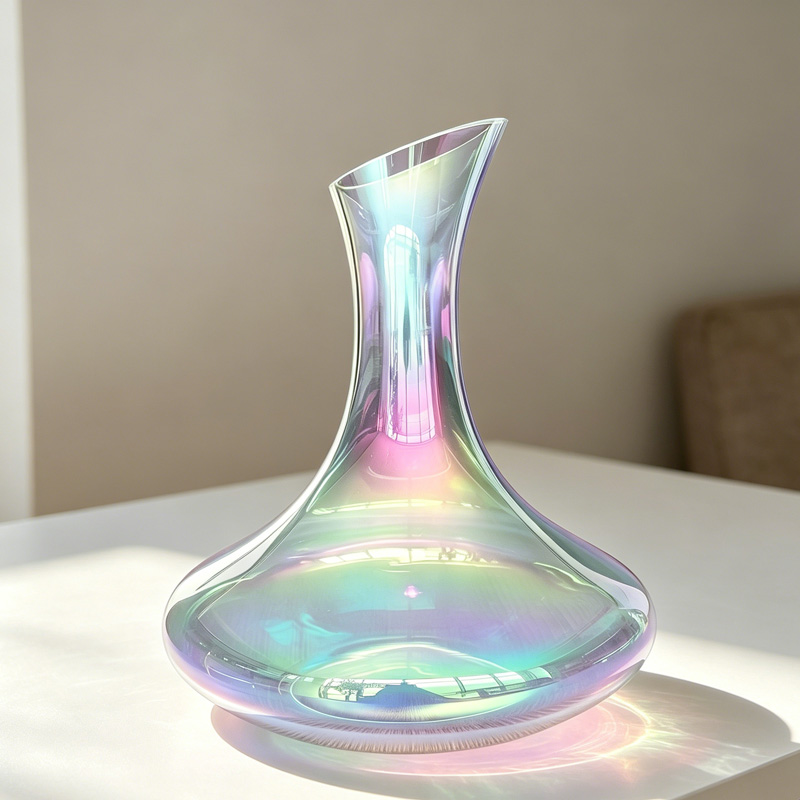

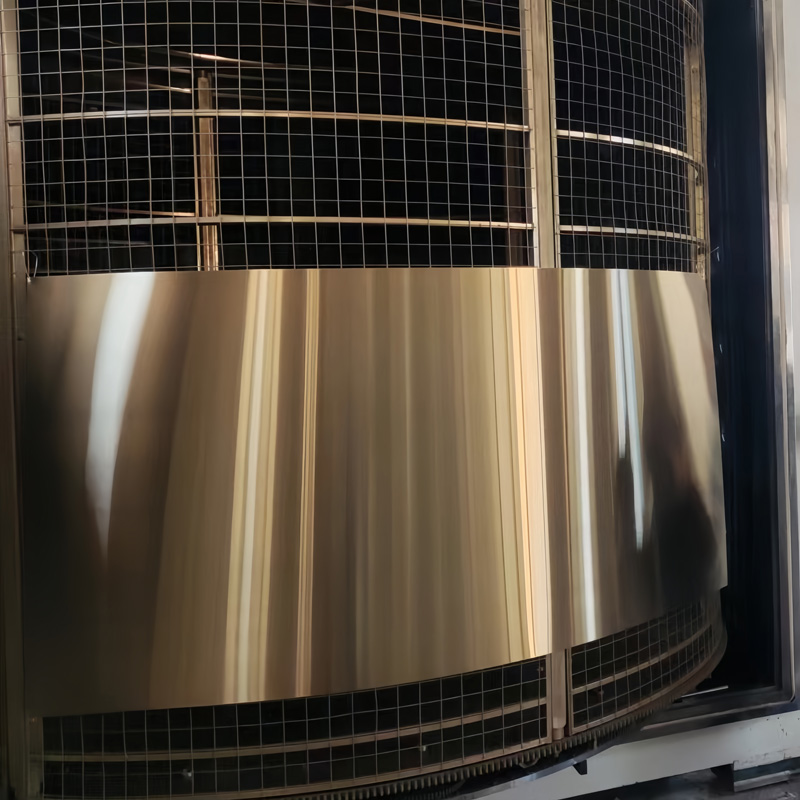

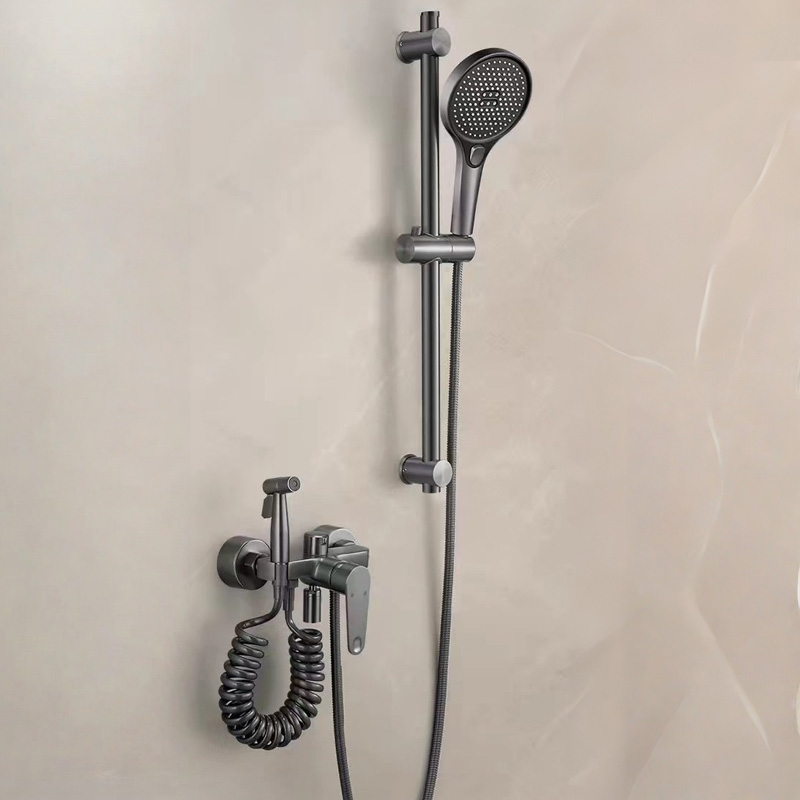

适配卫浴五金、钟表首饰、不锈钢板材、不锈钢家具、汽车内饰件、家电装饰件、陶瓷与玻璃饰品镀膜加工，可制备 TiN、TiCN、TiC、AlTiN、CrN、ZrN、CrC 各类涂层，呈现钛金、玫瑰金、枪黑、香槟金、宝石蓝、咖啡色、七彩、亮铬等外观效果。装饰膜硬度区间 600~1200HV，耐盐雾时长不低于 96 小时。
